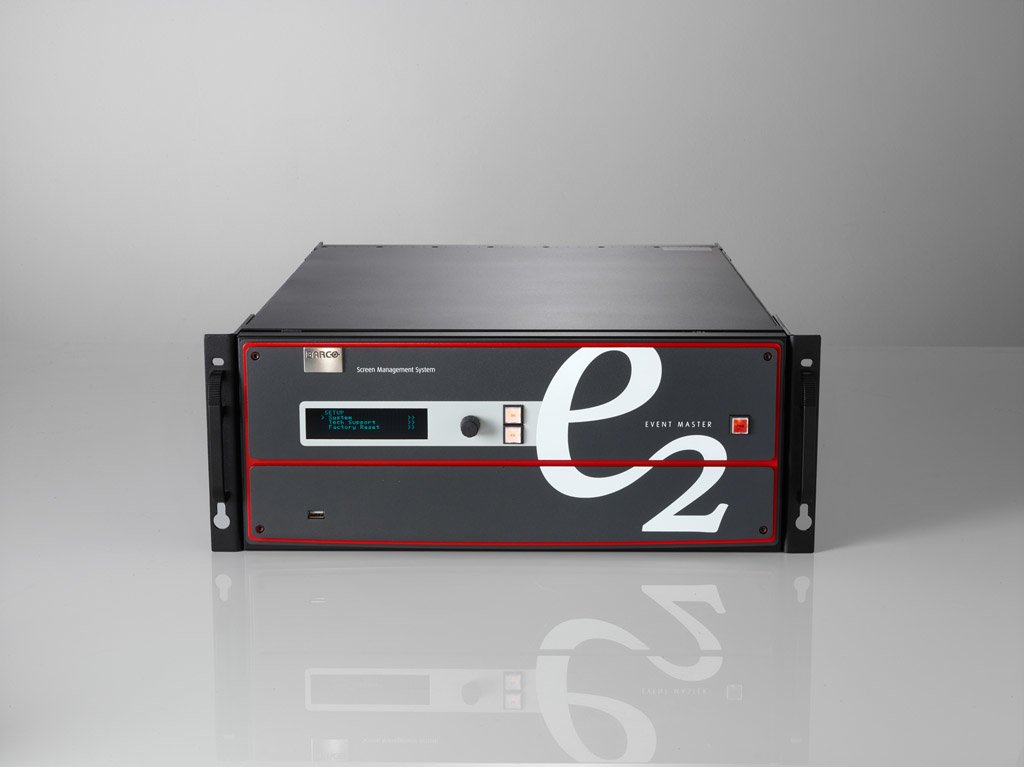

System zarządzania obrazem Barco E2 jr wraz z Pulpitem EC-50

Najbardziej zaawansowany system realizacji wizji , zarządzania obrazem w rozdzielczości 4K .

Kluczowe parametry techniczne :

• 28 wejść
• 14 wyjść  (8  PGM, 2 Multi-viewer , 4 skalowalne AUX )
• 2K mode: 8x seamless PiP lub key overlay
• DL mode:  4x seamless PiP lub key overlay
• 4K mode:  2x seamless PiP lub  key overlay

Program screens

• 4K Output
  • 2x single screens
  • 1x blended (2 outputs)
• Dual Link output
  • 4x single screens
  • 2x blended
• HD (2K) Output
  • 8x single screens
  • 4x 2 output blended (2 output per blend) up to 1x 8 output blended

Auxilliary Outputs

User definable from 4 x 2,048×1,200@60 to 1 x 4K@60

4K output

• 1x Scaled Aux output

Dual Link output

• 2x Scaled Aux output

HD (2K) output

• 4x Scaled Aux output

Multi-viewer

4K output

• 1x Multi-viewer output

Dual Link output

• 2x Multi-viewer output

HD (2K) output

• 2x Multi-viewer output
